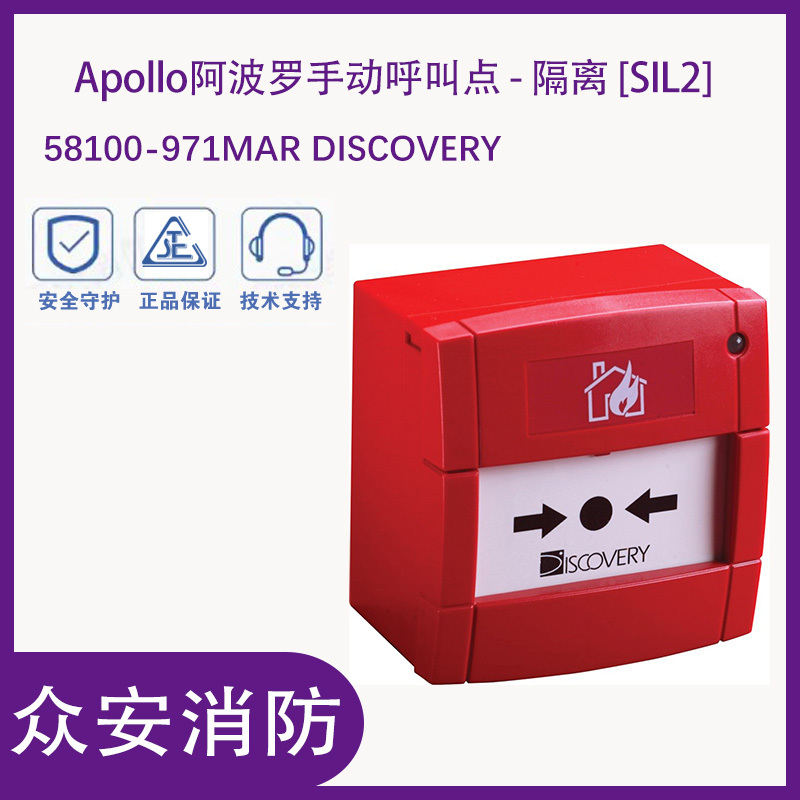

Apollo阿波罗58100-970MAR/58100-971MAR Discovery手动报警按钮

一，产品概述

海洋手册呼叫点部件编号58100-970MAR

海洋手册呼叫点带隔离器部件编号58100-971MAR

数字通信XP95、Discovery和CoreProtocol®兼容

二，产品资料

Discovery Marine手动呼叫点（MCP）专为在海洋和近海环境中使用而设计

•可复位操作元件

•易于访问，前面复位机制

•人体工学设计的复位键和钥匙孔

•前置可访问地址，便于调试

•安装时使用E-Z适配的固定端子（**室内）

•闪烁轮询LED选项

•符合EN 54 -11和EN 54-17标准

•170º可见的LED指示灯

三，工作原理

如果MCP被激活，它会中断正常协议以快速响应。MCP上提供了一个双色报警LED。该LED由控制面板独立控制，不受呼叫点影响，可以设置为每次轮询呼叫点时闪烁一次。

当呼叫点被激活并进入报警状态时，红色LED会亮起。

在隔离版本中，琥珀色/黄色LED表示呼叫点两侧的环路布线存在短路。

MCP可以通过通信协议中传输一个比特位从面板远程测试。MCP通过提供64的值来响应，该值对应于报警值。

面板应将此响应识别为测试信号，不应触发一般报警。Discovery Marine MCP可选配或不配隔离器。每个版本都标配可复位元件和表面安装的后盒。如需玻璃选项，可按要求提供备用玻璃。

为了便于安装，Discovery Marine MCP随附有夹式端子块和连接器，可在呼叫点投入使用前进行连续性测试。为了防止意外操作，还提供了一个带有锁定标签的透明铰链盖，可安装在MCP上。

注意：当铰链盖和锁定标签安装时，Discovery Manual MCP不符合EN 54-11标准。

四，产品数据

所有数据均以变更后为准，恕不另行通知。除非另有说明，否则规格为24 V、23ºC和50% RH的典型值。

“呼叫点”类型“：可变形元素”

呼叫点原理：开关操作

报警指示灯：红色发光二极管（LED）

故障指示灯：琥珀色/黄色LED

电源线：两线电源，极性敏感

回路连接终端块：L1 -ve/L2 +ve

标准和批准：EN 54-11、EN 54-17（隔离版本）、MED、DNV-GL、ABS、中国化学会和VNIIPO

材料包装：红色自色聚碳酸酯/ABS
