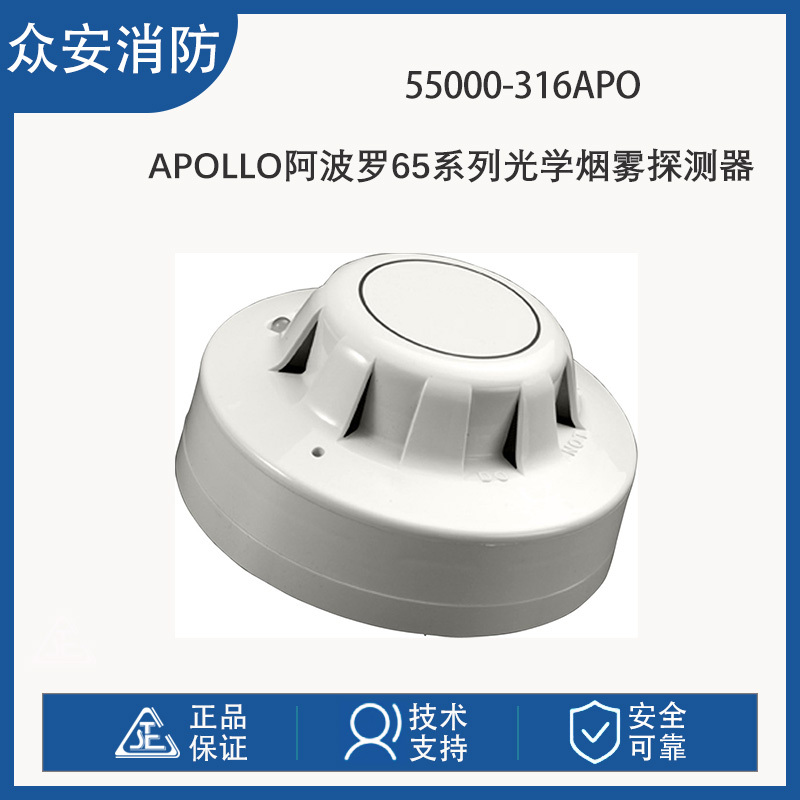

Apollo阿波罗55000-316APO/315APO/317APO 65系列光学烟雾探测器

一，产品概述

产品光学烟雾探测器，

55000-317，带闪烁LED的光学烟雾探测器，

55000-316，带磁性测试开关和闪烁LED的光学烟雾探测器，

二，产品资料

Series 65光学烟雾探测器使用散射光原理“看到”进入探测器外壳内腔室的烟雾。

•对缓慢燃烧、阴燃的火灾反应良好

•适合用于卧室和逃生通道

•不受风或大气压力的影响

•选定探测器上可选的闪烁LED和磁铁操作测试开关

三，工作原理

系列65光学烟雾探测器采用模制自熄白色聚碳酸酯外壳，配有防风烟雾入口。外壳内部，印刷电路板一侧安装了光学系统，另一侧则装有信号处理电子设备。

感应室是一个设计成迷宫状的模制件，可防止环境光线穿透。迷宫状的盖子上覆盖着一层细网，具有防虫功能。

室内装有一个红外发光二极管（LED）和一个带有内置可见光滤镜的光电二极管，作为额外防止环境光线干扰的措施。每三秒，LED会发出一束准直光，调制频率为4 kHz。

在晴朗的空气中，由于LED与光电二极管呈钝角位置，LED发出的光线不会直接照射到光电二极管上。当烟雾进入感应室时，部分准直光会被散射到光电二极管上。

如果光电二极管产生的信号超过预设阈值，LED会连续两次发射光脉冲，间隔时间为两秒。如果这两种脉冲都因烟雾的存在而散射到光电二极管上，探测器将通过切换报警状态来发出警报。

四，产品数据

所有数据均以变更后为准，恕不另行通知。除非另有说明，否则规格为24 V、25ºC和50% RH的典型值。

腔室配置：水平光学平台，其中包含一个红外发射器和传感器，它们呈径向排列以检测散射

光

传感器：硅PIN光电二极管

发射器：砷化镓红外发光二极管

采样频率：每三秒一次

确认频率：每两秒一次

电源布线：两线电源，极性不敏感

远程输出特性：远程是负线的电流吸收器，限制为17 mA

灵敏度：标称报警阈值为0.15 dB/m遮光，按照EN 54-7测量

材料外壳：白色阻燃聚碳酸酯端子：镀锡不锈钢
