Apollo阿波罗55000-131APO/132APO/136APO/137APO 65系列感温探测器

一，产品概述

热探测器A1R标准                    部件编号55000-122

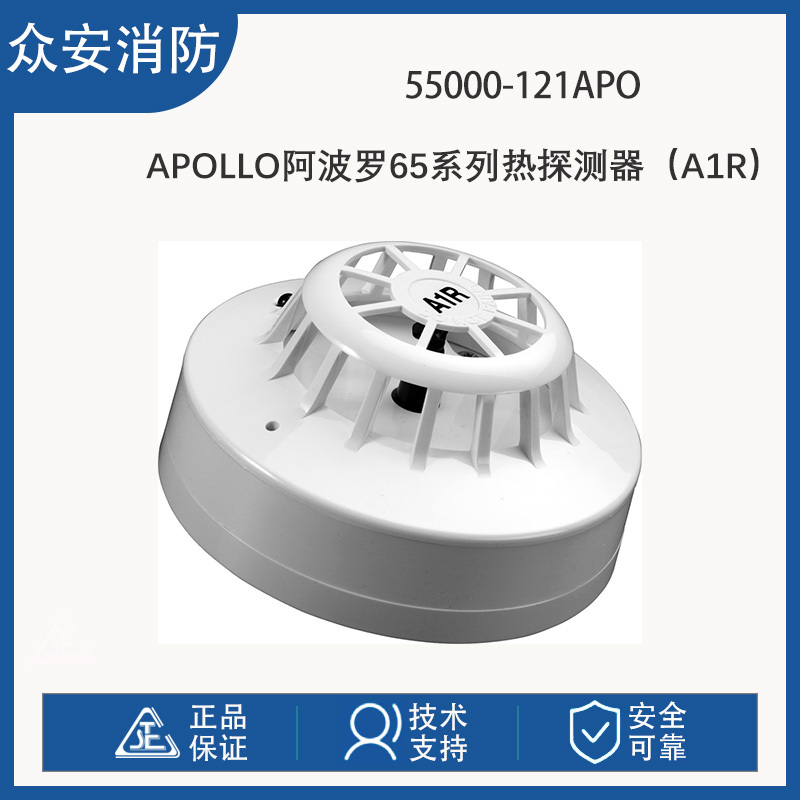

热探测器A1R带闪烁LED               部件编号55000-121

热探测器BR标准                     部件编号55000-127

热探测器BR带闪烁LED                部件编号55000-126

热探测器CR标准                      部件编号55000-132

热探测器CR带闪烁LED                部件编号55000-131

热探测器CS标准                     部件编号55000-137

热探测器CS带闪烁LED                部件编号55000-136

二，产品资料

Series 65热探测器通过使用双热敏电阻网络或单个热敏电阻网络(CS版本）来监测温度，该网络提供与外部空气温度成比例的电压输出

在正常情况下，适用于脏污或烟雾环境

可用于不适合使用烟雾探测器的应用场合

适用的电压范围广

三，工作原理

系列65热探测器采用模制自熄白色聚碳酸酯外壳。外壳内部装有印刷电路板（PCB），用于安装信号处理电子元件。在A1R、BR和CR版本中，一对匹配的负温度系数（NTC）热敏电阻安装在PCB上，其中一个热敏电阻暴露在外，以与周围空气保持良好的热接触，而另一个热敏电阻则被隔热。

在稳定条件下，两个热敏电阻处于热平衡状态，具有相同的阻值。如果空气温度迅速升高，暴露在外的热敏电阻的阻值会低于隔热的热敏电阻。

热敏电阻的阻值比通过电子方式监测，当该比值超过出厂预设水平时，会触发警报。这一特性决定了探测器的“上升速率”响应。

CS版本使用单个NTC热敏电阻网络，与双版本一样，提供与外部空气温度成比例的电压输出。

四，产品数据

所有数据均以变更后为准，恕不另行通知。除非另有说明，否则规格为24 V、25ºC和50% RH的典型值。

电源布线：两线监控电源，不考虑极性

检测原理：光电检测烟雾颗粒散射光，检测角度范围广

电源电压：9 V至33 V

采样频率：每4秒一次

报警指示器红色发光二极管

**极性反转：200 ms

通电时间：< 20秒

尺寸：直径100mm x高42 mm

材料外壳：白色阻燃聚碳酸酯端子：镀锡不锈钢
