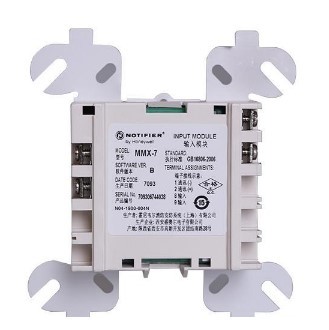

诺蒂菲尔MMX-7智能监视模块输入模块

一、MMX-7 智能监视模块概述

      水流指示器、消火栓按钮、压力开关等开关量消防设备的状态需要监视模块进行监视。监视模块将此类消防设备的状态按监控和报警两种状态告知控制器，并显示记录。MMX-7智能监视模块可现场用编码器编址，占用控制器某一回路中的一个地址。当监视模块接收到开关量的闭合信号后，通过总线将信号输送到控制器。(模块安装盒需另外订购)　

二、MMX-7 智能监视模块特性

1、内建型号识别系统，控制盘能自动识别该装置为MMX -7。

2、回路直接供电，无需额外电源线供电。

3、SEMS螺钉带有夹片，方便接线。

4、十进制地址设置(101 -199)，编码器设定。

5、正常运行时LED闪烁，报警时常亮。

三、MMX-7 智能监视模块参数

型号MMX-7

工作电压15~32VDC　

**电流5mA@24VDC(LED常亮)

工作温度-10~60℃

相对湿度：5%~95%，无凝结　

四，接线示意图说明：

1，常规接线：

诺蒂菲尔MMX-7智能监视模块输入模块常规接线

2，常见设备：

诺蒂菲尔MMX-7智能监视模块输入模块常见设备接线

3，端子说明：

诺蒂菲尔MMX-7智能监视模块输入模块端子说明
