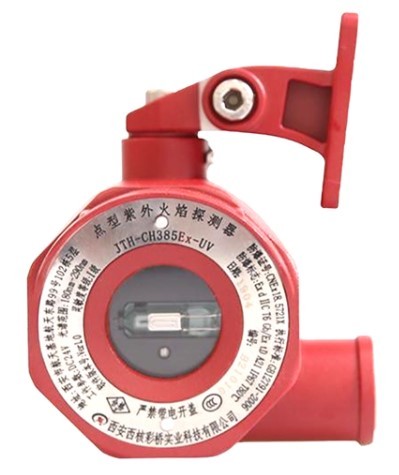

西核彩桥JTH-CH385EX-UV防爆型紫外火焰探测器

一、JTH-CH385EX-UV点型紫外火焰探测器概述

　　JTH-CH385EX-UV为隔爆型点型紫外火焰探测器,报警及故障继电器输出，可以与我公司生产的或其他厂家报警控制器、PLC等系统配套使用。采用单片机处理系统,稳定性抗干扰能力强,耗小。

　　JTH-CH385EX-UV点型紫外外火焰探测器适用于石油、石化行业的炼油厂、石油管线、化工厂、焦化厂、油库、液化气站、CNG、LNG、酒库、喷漆房、钻井平台、城市燃气、锅炉房、冶金行业、火工、军工、舰艇装备、电力行业等易产生液体或气体火灾、产生烟的明火以及爆燃的场所。探测器对于火灾事故可进行安全检测和预先报警。

二、JTH-CH385EX-UV点型紫外火焰探测器技术参数

型号：JTH-CH385EX-UV

名称：点型紫外火焰探测器

品牌：西核彩桥

工作电压：DC24V（16~32V）

功耗：＜1W

光谱范围：紫外180~290nm

探测角：小于等于120°

旋转角：180°

火灾灵敏度：1级

防爆标志：ExdⅡCT6 Gb/Ex tD A21

防护等级：IP67 T80℃

环境温度：-10℃~+55℃

相对湿度：0~95%RH（无凝露）

壳体材质：铸铝

安装螺纹：NPT3/4'

整机重量：1.6Kg

外形尺寸：140*109*135mm

输出信号：

报警继电器常开输出、

故障继电器常闭输出

压力范围：86KPa~106KPa

三、JTH-CH385EX-UV点型紫外火焰探测器接线

　　故障继电器常闭输出串联到报警常开输出，即可用一个输入模块把火焰探测器接入到火灾自动报警系统中。
