海湾JB-QB-GSTN1500H火灾报警控制器/消防联动控制器

一，特点

      JB-QB-GSTN1500 火灾报警控制器/消防联动控制器采用壁挂式箱体，单台容量可达 6 个回路总计 1452 个总线制报警联动点，充分满足大型单体建筑中的区域消防报警系统的设计要求。

主要特点如下：

（1） 单机容量大、可靠性高。本控制器采用壁挂式箱体，单台容量可达 6 个回路总计 1452

个总线制报警联动点，充分满足大型单体建筑中的区域消防报警系统的设计要求。每条回路分别配备一个模块电源对总线设备供电，不同总线间真正实现了电气隔离，一条总线的短路、接地故障不影响其它总线的正常工作，完全摒除了不同总线间的电气干扰。不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。

（2） 图形化彩色显示界面。本控制器采用图形化彩色显示界面，不同信息采用不同窗口显

示，窗口颜色不同，界面清晰易懂、方便直观，通过简单的操作（通过键盘的数字键或方向键操作）就可实现系统提供的多种功能。

（3） 灵活的模块化结构和多种功能配置选择。本控制器主控部分由接口统一的各类功能模

块组成，配置极为灵活方便，通过调整接入的回路板数实现总线设备从 1 点到 1452 点间的任意配置，若接入通讯板、CRT 板和火警输出板，系统还可以提供与火灾显示盘、CRT 和火警传输设备连接所需的标准接口。

（4） 配备智能手动消防启动盘。本控制器配接智能手动消防启动盘，智能手动消防启动盘

上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。

（5） 配备直接控制盘。本控制器配备直接控制盘，可对消防泵、排烟机、送风机等重要设

备进行直接控制。本控制盘具有输出线断路、短路和接反故障检测以及指示灯检测功能，这些检测功能可**限度的保障控制盘本身及其与重要设备之间连接的可靠性。

（6） 模块式开关电源。模块式开关电源可在宽电电压范围内高效节能运行，合理的充电电

路和可靠的多级保护延长了电池的使用寿命。

二，主要技术指标

（1） 液晶屏规格：800×480 点，7.0 英寸彩色液晶屏。

（2） 控制器容量：

a. ** 6 个总线制回路，每回路 242 个编码地址点。

b. 标配手动盘 2 块，64 路，可根据工程实际配置为最多 7 块，224 路。

c. 标配直控盘 19 路。

（3） 线制：

（4） 使用环境：

温度：0℃～＋40℃

相对湿度≤95％，不结露

（5） 电源：

主电: 交流 220V (2A) 电压变化范围 ＋10%～－15%

控制器备电：直流 24V/16Ah 阻燃密封铅酸电池

（6） 监控功耗=基本功耗 35W（空载）+单块回路板监控功耗 6W（484 个总线设备）*回路板数

（7） 报警功耗=基本功耗 35W（空载）+单块回路板报警功耗 7W（484 个总线设备）*回路板数+10W（24V 对外输出）

（8） 外形尺寸：（长×宽×高）：500mm×170mm×700mm

三，结构特征、安装与布线

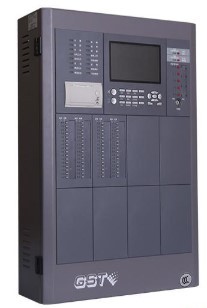

JB-QB-GSTN1500 火灾报警控制器/消防联动控制器的外形如图 3-17 所示：

控制器外接线端子示意图如图 3-18 所示：

端子说明：

L、N、PE：交流 220V 接线端子及机箱保护接地线端子；

Zn_1、Zn_2（n=1~6）：探测器总线（无极性）；

An、Bn（n=1~5）：火警传输设备、火灾显示盘、控制器联网设备的通讯总线；

火警传输 A、B：连接火警传输设备通讯总线端子（选配）；

火灾显示盘 A、B：连接火灾显示盘的通讯总线端子；

CAN 联网 H、L：连接其它各类控制器的通讯总线端子（选配）；

24V+、24V-：24V/0.5A 辅助电源输出端子；

FO1、FO2：火警输出端子，触点输出（可设置为常开或常闭），触点**容量 2A/30VDC

或 1A/125VAC；

S+、S-：警铃输出端子，24V/0.2A 有源输出；

Cn+、Cn-（n=1~19）：直控输出端子。

布线要求：接线宜采用 BV 铜芯导线，1.0mm²≤导线截面积≤2.0mm²。
