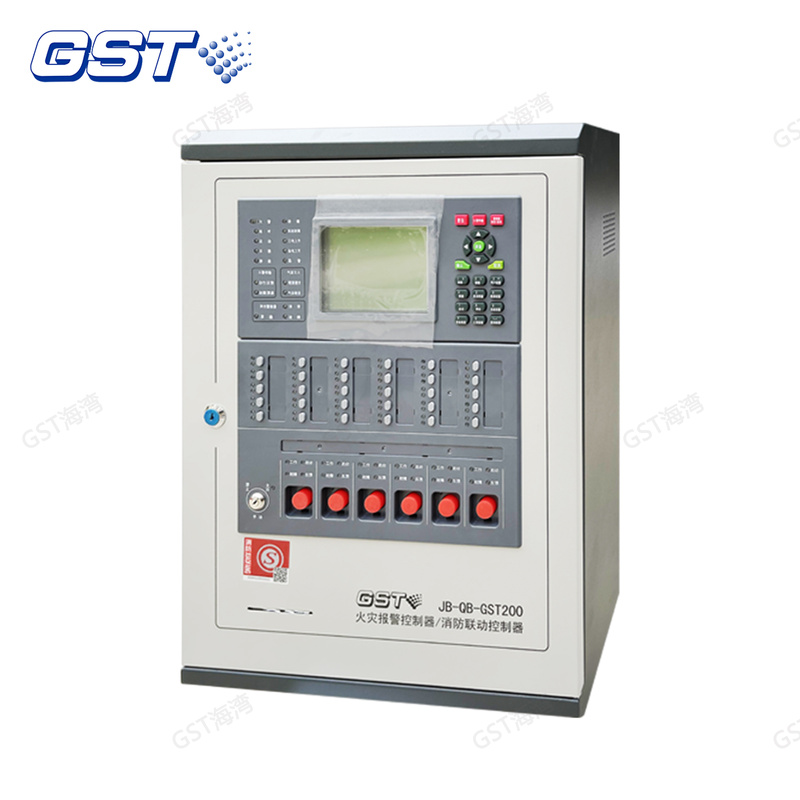

海湾JB-QB-GST200型火灾报警控制器消防报警主机

一，特点

JBC-QB-GST200 型火灾报警控制器采用壁挂式结构，其主要特点如下：

（1） 本控制器为纯报警、小点数系列产品，有多种容量配置方式可供选择；

（2） 本控制器对任何总线设备控制器设有不掉电备份，保证系统调试完成时注册到的设备

全部受到监控；

（3） 本控制器提供 4 个总线输出接口，用于连接不同区域的火灾报警探测设备，任意一路总线短、断路故障不影响其余总线，可靠性高；

（4） 本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测

外部设备的注册信息，如信息发生变化系统将做相应的处理；

（5） 本控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便；

（6） 本控制器采用全模具化结构，外形美观。

二，主要技术指标

（1） 液晶屏规格：128×64 点，可同屏显示 32 个汉字信息

（2） 控制器容量：

a. **容量为 242 个地址编码点

b. 可外接 64 台火灾显示盘（VDR 设备）

（3） 线制：

a. 控制器与探测器间采用无极性信号二总线连接

b. 控制器与火灾显示盘（VDR 设备）采用四总线连接（有极性通讯二总线、无极性 DC24V

电源线）

（4） 使用环境：

温度：0℃～+40℃

相对湿度≤95%，不结露

（5） 电源：主电交流 220V 电压变化范围 ＋10%～－15%，内装 DC12V 10Ah 密封铅酸电

池作备电

（6） 功耗≤25W

（7） 外形尺寸：400mm×147mm×560mm

三，结构特征、安装与布线

JBC-QB-GST200 火灾报警控制器的外形尺寸示意图如图 3-3：

本控制器为壁挂式结构设计，可直接明装在墙壁上，其外部接线端子如图 3-4：

其中：

L、G、N：交流 220V 接线端子及交流接地端子；

+24V、GND：控制器直流输入端子；

A、B：连接火灾显示盘（VDR 系统）的通讯总线端子；

S+、S-：警报器输出，带检线功能，终端需要接 0.25W 的 4.7kΩ 电阻，输出时有 DC24V/0.15A的电源输出；

O1、O2：火灾报警延时输出端子（无源常开控制点，报警时延时 2 分钟后闭合）；

Z1+、Z1-：第 1 路探测总线输出端子；

Z2+、Z2-：第 2 路探测总线输出端子；

Z3+、Z3-：第 3 路探测总线输出端子；。

Z4+、Z4-：第 4 路探测总线输出端子。

布线要求：

a．信号二总线 Z1、Z2 采用耐火 RVS 双绞线，截面积≥1.0mm2

b．通讯总线 A、B 采用耐火屏蔽双绞线，截面积≥1.0mm2

c．电源线采用耐火 BV 线，截面积≥2.5mm2

应用设计举例

参见第二部分 GST 火灾自动报警及消防联动控制系统设计参考。
