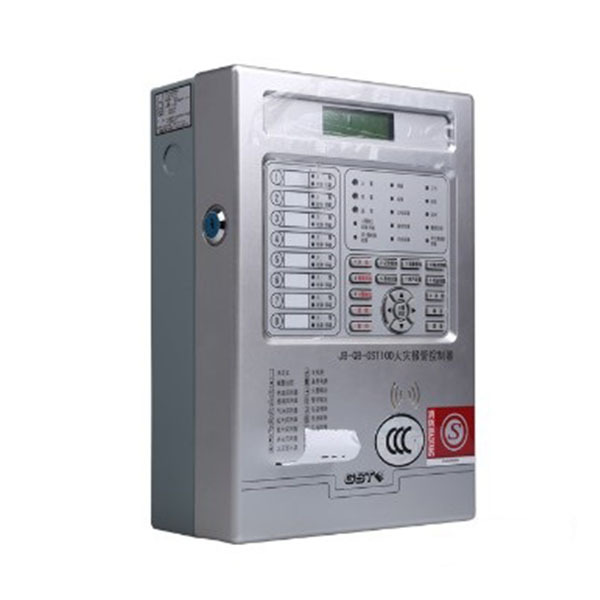

海湾JB-QB-GST100型火灾报警控制器

一，特点

      JB-QB-GST100 型火灾报警控制器是海湾公司为适应国内外小工程、小点数的需求而推出的新一代火灾报警控制器，特别适合洗浴歌舞中心、餐厅、酒吧、小型图书馆、超市、变电站等小型工程的应用。

JB-QB-GST100 火灾报警控制器主要具有以下特点：

（1）本控制器体积小，极大方便了工程安装，同时外形设计美观，可很好的与安装场所融合为

一体；

（2）控制器具有汉字液晶显示，可同时显示两种信息；

（3）引入消防防火分区的概念，**容量为 8 个独立分区+1 个公共区；每一独立分区可单独指示报警、监管、故障、屏蔽状态；具有分区注释信息卡片，可手写或打印；指示直观；

（4）系统调试简单，本控制器可自动识别总线设备；具有自动分区功能，也可手动调整分区；

（5）控制器每一分区均具有预警功能，使用预警功能可以有效的减少在恶劣环境下误报警；

（6）具有现场提示功能，每个区域发生火警后，自动联动本区和公共区域的警报器，可分别设

置本区和公共区域联动警报器的延时时间，**延时均为 600 秒。

二，主要技术指标

（1） 液晶屏规格：122×32 点

（2） 控制器容量：** 128 个总线设备，8 个警报器

（3） 线制：控制器与探测器间采用无极性信号二总线连接

（4） 使用环境：

温度：0℃～＋40℃

相对湿度≤95％，不结露

（5） 电源：

主电:AC220V-+10% 15%

备电：DC24V 2.3Ah 密封铅酸电池

（6） 功耗：

监控功耗≤10W

**功耗≤15W

（7） 辅助电源输出：24V/1A

（8） 控制器外形尺寸：300mm×210mm×91mm

三，结构特征、安装与布线

JB-QB-GST100 火灾报警控制器的外形尺寸示意图如图 3-1：

本控制器为壁挂式结构设计，可直接明装在墙壁上，其对外接线端子如图 3-2：

其中：

L、PG、N：交流 220V 接线端子及机壳保护接地线端子

BUS：探测器总线（无极性）；

R+、R-：警铃输出端子，触点容量 DC24V/0.3A

F+、F-：火警输出端子，触点容量 DC24V/0.3A

+24V、GND： DC24V/1A 辅助电源输出端子

注：辅助电源输出、R+、R-警铃输出及 F+、F-火警输出的**有源输出容量为 DC24V/1A。

布线要求：

信号二总线采用耐火 RVS 双绞线，截面积≥1.0mm2

DC24V 输出线采用耐火 BV 线，截面积≥2.5mm2

四，应用设计举例

参见第二部分 GST 火灾自动报警及消防联动控制系统设计参考。
