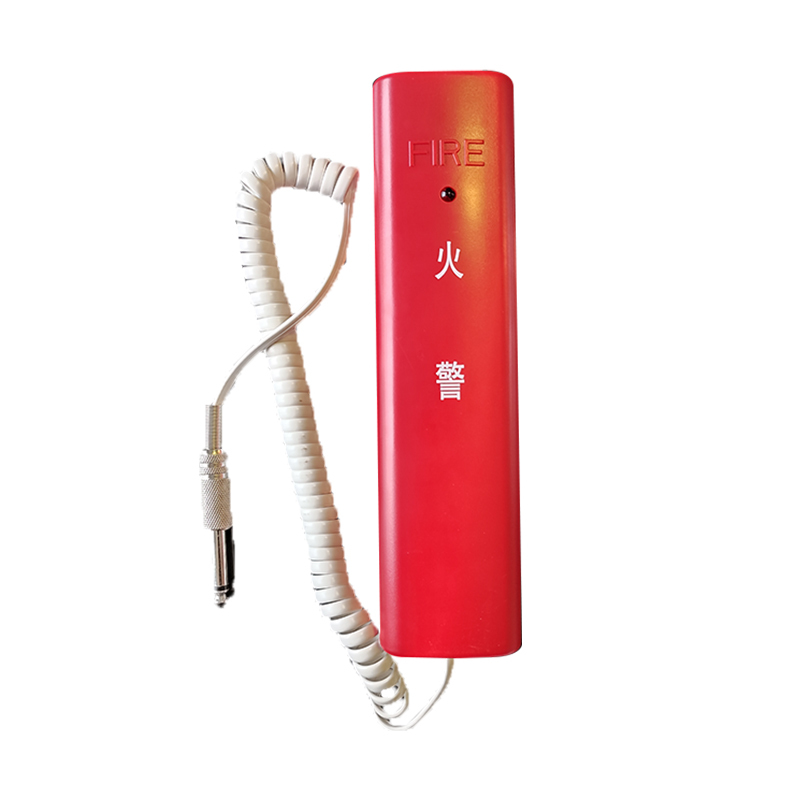

海湾GST-TS-100B型消防电话分机（手提式）

一，特点

      GST-TS-100B 型消防电话分机为手提式，可直接插入电话插孔呼叫电话主机。通过消防电话分机可迅速实现对火灾的人工确认，并可及时掌握火灾现场情况，便于指挥灭火工作。消防电话分机采用专用电话芯片，工作可靠，通话声音清晰，使用方便灵活。

二，主要技术指标

（1）工作电压：DC24V，允许范围：DC20V～DC28V

（2）工作电流：通话时电流约为 65mA

（3）线制：无极性二总线制

（4）使用环境：

温度：-10℃～+50℃

相对湿度≤95%，不结露

（5）外壳防护等级：IP30

（6）外形尺寸：

GST-TS-100B 为：200mm×50mm×38.3mm

3.3 结构特征与安装

GST-TS-100B 型消防电话分机外形尺寸及结构示意图分别如图 6-4；

       在安装处打出间距为 150mm 的两个φ6 的孔，穿入 φ6 的胀套，用 φ6 的胀钉固定好后，将 GST-TS-100A 消防电话分机底座直接挂在胀钉上。将电话线插头插入 GST-LD-8304 型消防电话接口的电话插孔内。

        GST-TS-100B 型消防电话分机的电话线插头，直接接入 GST-LD-8312 型消防电话插孔的插孔内即可使用。
