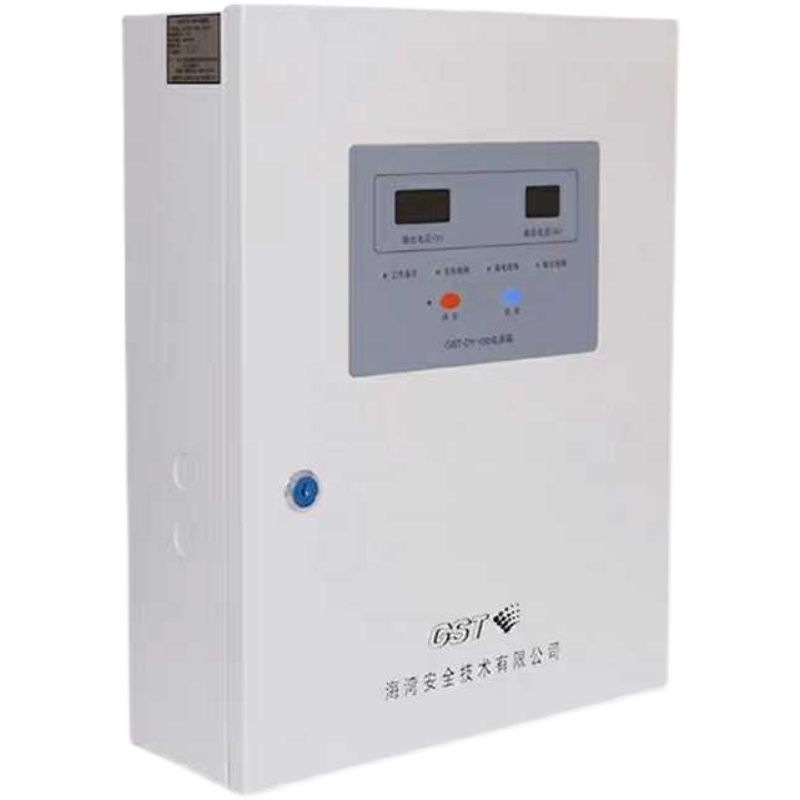

海湾GST-DY-100A网络型电源箱

一，特点

      GST-DY-100A 网络型电源箱是一种 DC24V 大容量电源输出设备，配合控制器使用为联动控制模块及被控设备供电。电源箱自带备电电池，交流与直流供电可自动切换，可报主电及备电故障在火灾报警控制系统中，本电源箱可作为联动控制系统的电源使用。GST-DY-100A 网络型电源箱具有与火灾报警控制器远程联网的能力，向火灾报警控制器传送主电及备电故障信号，可直接安装在被控设备的现场，当被控设备远离消防控制中心，采用集中供电方式无法保证提供足够的电能时，可使用本电源箱现场供电。

二，主要技术指标

（1）额定输出容量：DC24V、4A

（2）使用环境：温度：0℃～＋40℃   相对湿度≤95％，不结露

（3）电源：主电为交流 220V-+10% 15%，内装 DC24V 7Ah 密封铅酸电池作备电

（4）占用一个编码地址

（5）外形尺寸：310mm×400mm×117mm

三，结构特征、安装与布线

GST-DY-100A 网络型电源箱外形尺寸和结构与 GST-DY-100 智能电源箱相同，其安装方法也相同。

其对外接线端子示意图如图 4-17：

其中：

L、PG、N：交流 220V 电源端子(PG 为机壳保护地线端子)

Z1、Z2：无极性信号二总线接线端子

+24V、GND：DC24V 输出端子

布线要求：DC24V 电源输出线采用耐火 BV 线，截面积≥4.0mm（竖井内干线）或截面积≥ 2

2.5mm2（平面支线），其它线路可采用耐火 RVS 双绞线，截面积≥1.0mm2。
