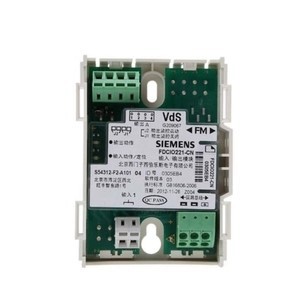

西门子FDCIO221-CN输入输出模块

一，产品详情

FDCIO221-CN 输入输出模块满足国家标准GB16806-2006“消防联动控制系统”。1路可监视无源干接点输入，1路可监视控制输出（启动时不监视）。LED指示灯显示输入/输出状态。采用分布智能技术。内置CPU。内置短路隔离器。跳线开关控制是否监视输出。输出2A @24VDC。微处理器信号处理。通过D-BUS总线供电。通过D-BUS总线与控制器通讯（探测总线，独立编址）。产品标签上自带可撕式编码贴，方便工程调试。适用于干燥、粉尘或潮湿的环境。获得德国VdS认证 (编号:G209067)。

1、满足国家标准GB16806-2006“消防联动控制系统”

2、1路可监视无源干接点输入，1路可监视控制输出（启动时不监视）

3、LED指示灯显示输入/输出状态

4、采用分布智能技术

5、内置CPU

6、内置短路隔离器

7、跳线开关控制是否监视输出

8、输出2A @24VDC

9、微处理器信号处理

10、通过D-BUS总线供电

11、通过D-BUS总线与控制器通讯（探测总线，独立编址）

12、产品标签上自带可撕式编码贴，方便工程调试

13、适用于干燥、粉尘或潮湿的环境

14、获得德国VdS认证 (编号:G209067)

二，技术特点：

1、工作电压 12 ... 32 VDC

2、静态电流 0.32 mA

3、动作电流 0.60 mA

4、输出

-容量（每通道） 2 A @ 24 VDC

-终端电阻       3.3k Ω

5、输入         -终端电阻    3.3kΩ/680Ω

6、工作温度     -25...+70℃

7、贮存温度     -30...+75℃

8、相对湿度     ≤95%rel.

9、抗电磁干扰   -1 MHz...1 GHz    50 V/M

10、接线端子     0.2...2.5mm²

11、防护等级 EN60529/IEC529

-不带保护盒FDCH221    IP30

-带保护盒FDCH221      IP65

12、颜色

-外壳        白色，RAL9010

-盒盖        0.061 Kg

二，西门子FDCIO221-CN输入输出模块接线端子图：

西门子FDCIO221-CN输入输出模块接线端子图2

西门子FDCIO221-CN输入输出模块接线端子图4

三，常规接线：

1，无源输出

西门子FDCIO221-CN输入输出模块无源输出

2，有源输出(输出不监视)：

西门子FDCIO221-CN输入输出模块有源输出

3，有源输出(输出监视)

西门子FDCIO221-CN输入输出模块有源输出输入监视

四，报警设备接线图：

1，警铃，声光报警器

西门子FDCIO221-CN输入输出模块警铃声光报警器接线图

2，电梯接线图：

西门子FDCIO221-CN输入输出模块电梯接线图

3，风机接线图：

西门子FDCIO221-CN输入输出模块风机接线图

4，排烟口接线图：

西门子FDCIO221-CN输入输出模块排烟口接线图

5，强切接线图：

西门子FDCIO221-CN输入输出模块强切接线图

6，消防广播接线图：

西门子FDCIO221-CN输入输出模块消防广播接线图

7，卷帘门控制器接线图1

西门子FDCIO221-CN输入输出模块卷帘门控制器接线图

卷帘门控制器接线图2：

西门子FDCIO221-CN输入输出模块卷帘门接线图2

五，常见配合使用接线图：

配合继电器接线图：

西门子FDCIO221-CN输入输出模块配合继电器接线图

六，端子说明：

西门子FDCIO221-CN输入输出模块端子说明
