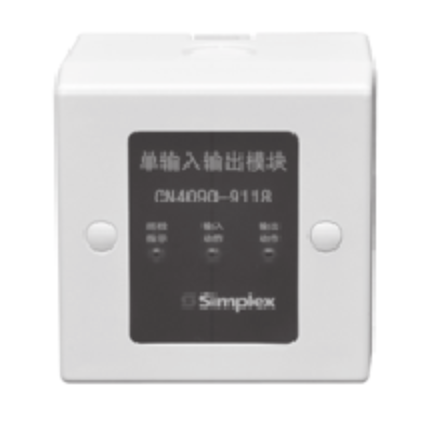

新普利斯CN4090-9118单输入单输出模块

一，概述：

CN4090-9118单输入单输出模块提供一路输出控制和一路下Sense监视输入。下一Sense通过一个短路触点和一个电流限制触点的开启与闭合来指示正常、开路、短路和电流限制四种状态。

二，特点：

提供一路“下一Sense”探测输入

提供一路继电器输出

“T一Sense”输入运行提供正常、开路、电流限制和短路四种状态模块可由主机24 V供电，也中由外部24 V电源供电

3个LED状态灯分别指示巡检、输入和输出的不同状态

与标准86壳兼容

支持明装、暗装和导轨安装三种安装方式

三，技术参数:

通讯:IDNet通讯

负载:一个IDNet回路地址，两个单位负载

输出容量:2A@ DC24V

通讯距离:762米(从控制器到最远的回路设备距离)

           3048米(包括下型分支的总距离)

运行温度:一10 0C一50 0C

湿度范围:**到95% R日(无凝水)

防护等级:IP54

尺寸:86 mm x 86 mm x 63 mm

四，端子接线图：
