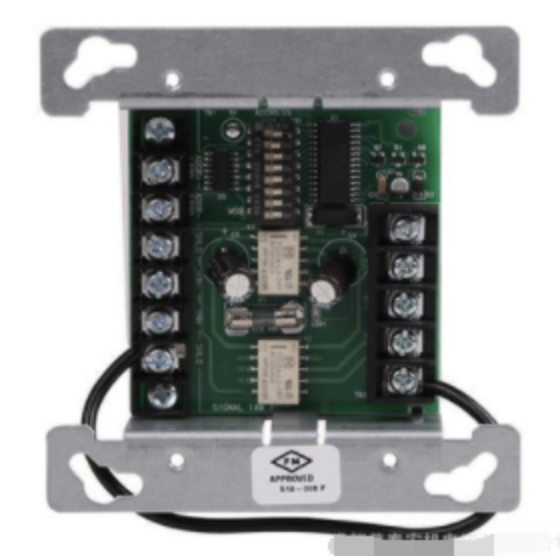

新普利斯CN4090-9007可编址信号模块

一、CN4090-9007可编址信号模块产品概述

　　4090-9007IDNet可编址信号单独适配器模块（SignalIAM)是一个兼容IDNet的外部设备，其结合ClassA(StyleZ)和ClassB(StyleY)通知设备电路（NAC)的功能性到一个单一设备。这个信号模块IAM监控和操作24-VDC通知设备电路和25-VRMS或70.7-VRMS扬声器。这个信号模块IAM不支持火警电话。　　从一个兼容IDNet（可编址回路）通道提供电源，信号模块IAM提供一个在传统的通知设备和主消防报警控制盘FACP之间的一个监控、可编址接口。信号模块IAM需要一个监控电源或兼容的信号输入，为了驱动外部连接的NAC设备。

二、CN4090-9007可编址信号模块产品技术参数

工作温度：0℃～49℃   32℉～120℉

工作湿度：**到93%相对湿度（无凝水）

安装尺寸：

宽=4.13in(10.5cm)

高=4in(10.2cm)

深=1.38in(3.5cm)

背盒：4in(10.2cm)平方盒

可编址回路功率

额定接线端输入：35VDC

单位负载：在编址回路上消耗2个设备负载

三，接线方式：

1，

2，
